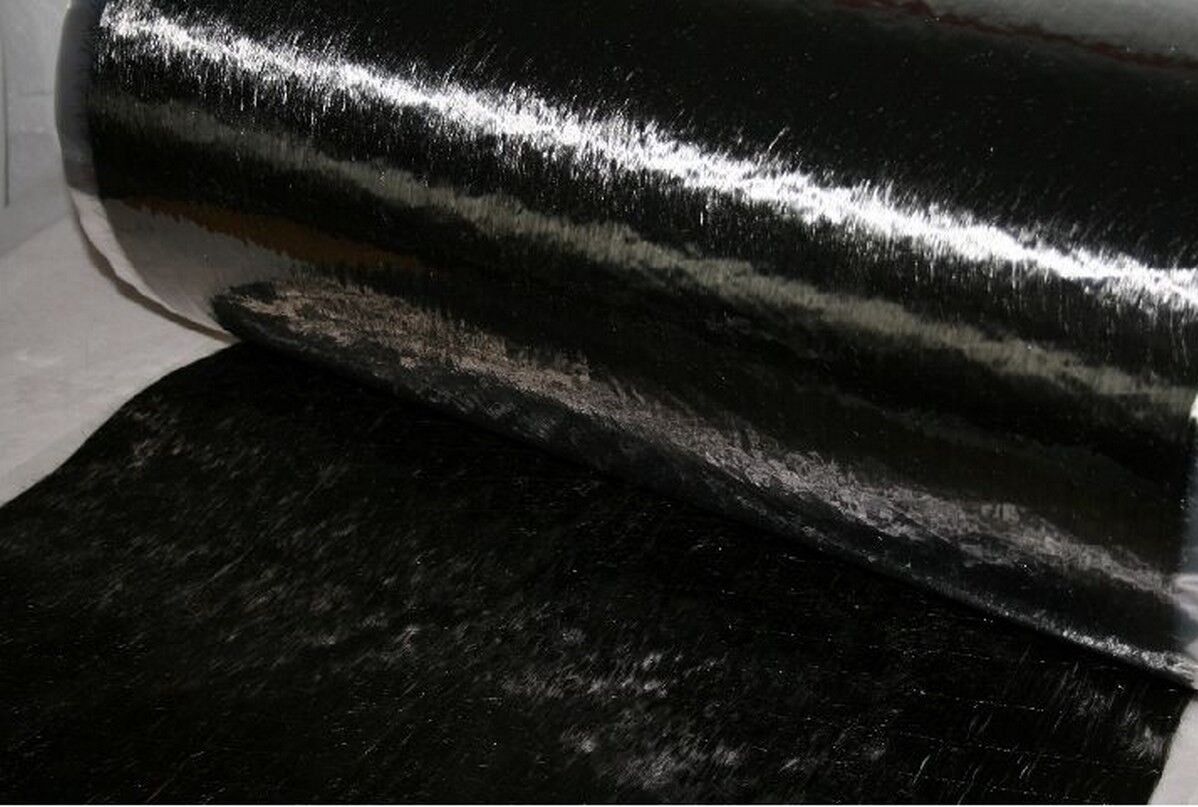

Carbongelege unidirektional 50g/m²

Unter UD versteht man die unidirektionale Anordnung der Fasern. Diese liegen parallel und ohne Querverbindungen nebeneinander - sie wurden nicht miteinander verwebt.

Deswegen ist es nicht wichtig, ob eine Lage, zwei oder drei verlegt wurden - wichtig ist nur die Gesamtmenge der Stränge im Bauteil und des sich daraus ergebenden Flächengewichtes.

Technische Daten

UD hat gegenüber anderen Geweben nicht nur optische, sondern auch mechanische Unterschiede: Die Carbonfasern in Geweben sind durch das Weben geringfügig gebogen, dadurch verringert sich die Zugfestigkeit der Fasern unwesentlich, die aus ihrer idealen flachen Lage gelenkt werden.
Dadurch ergibt sich eine geringfügig höhere Belastbarkeit der UD-Gelege, wodurch diese im Versagensfall geringfügig später brechen. Allerdings bietet ein Gewebe einen netzartigen Verbund, der dem Rissfortschritt im Falle eines Bruches entgegen wirkt.

Die ausschließliche Verwendung von UD-Fasern wird bei Rohren und Rahmen wichtig, bei sicherheitsrelevanten Teilen empfiehlt sich der zusätzliche Einsatz von abschließenden Geweben, die die Struktur weiter stärken und einem spröden Rissverhalten entgegen arbeiten.

Anwendungsgebiete

Eigenschaften
